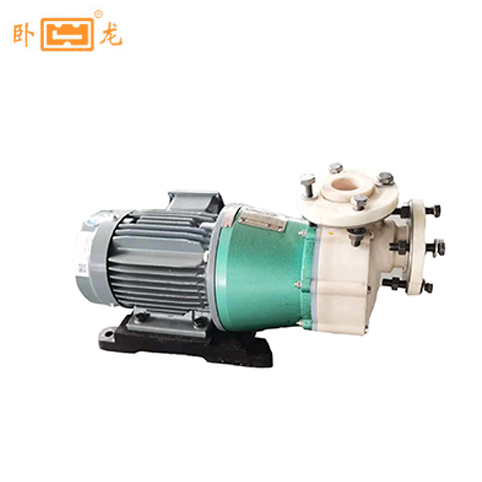

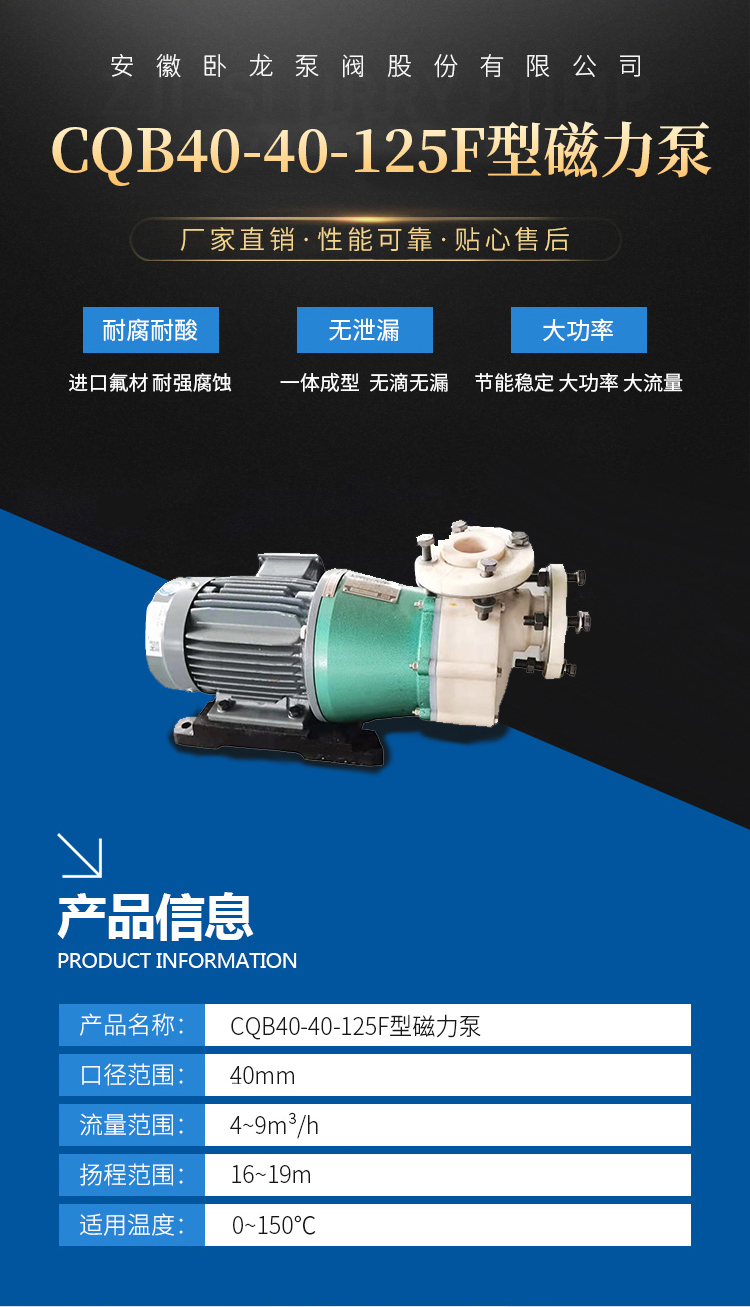

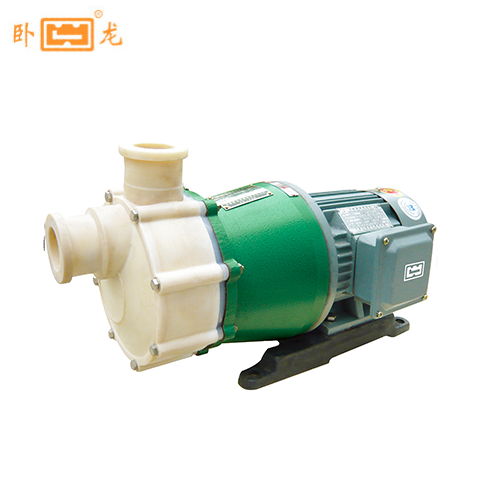

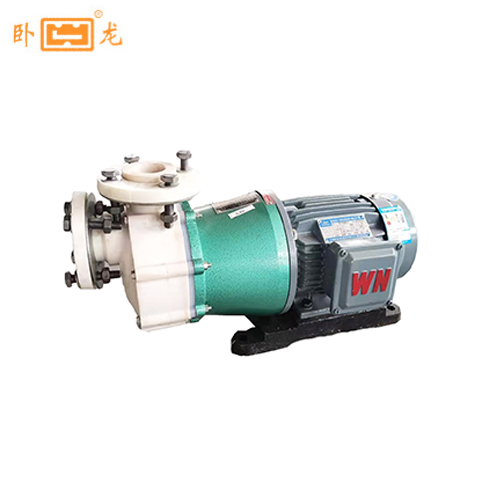

CQB40-40-125F型磁力泵

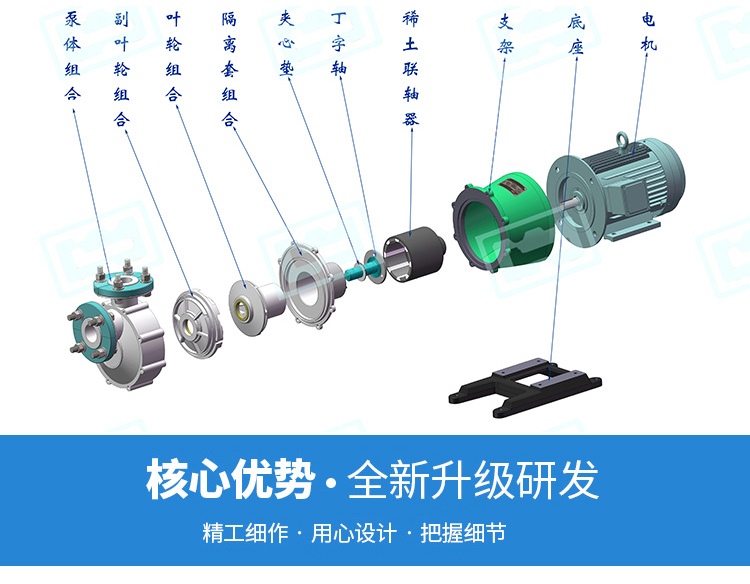

氟塑料磁力泵是应用现代磁力学原理，利用磁体能吸引铁磁物质以及磁体或磁场之间有磁力作用的特性进行工作的。是传动技术、材料技术、制造技术合成的结晶。电动机通过外部联轴器和外磁转子联在一起，叶轮和内磁转子联在一起。在外磁转子和内磁转子之间设有一个全密封的隔离套，隔离套紧固在泵盖上，将内、外转子完全隔开，使所输送的介质以静密封的形式封闭在泵体内，不会泄露。当电机带动外磁转子旋转时，由于内、外磁转子永磁极间的相互吸引与排斥作用。磁力传动由磁力耦合器来完成，磁力耦合器主要包括内磁转子、外磁转子及隔离套等零部件，是磁力泵的核心部件。磁力耦合器的结构、磁路设计、及其各零部件的材料关系到磁力系的可靠性，磁传动效率及寿命。带动内磁转子一起旋转，从而驱动泵轴旋转，达到输送液体的工作目的，磁力驱动技术的应用彻底解决了机械传动泵的轴封泄漏问题。因此本产品被广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业。

氟塑料磁力泵按型号可分为：CQB型衬氟磁力泵、CQB型全氟磁力泵、CQB型衬氟磁力泵FB系列、CQB型衬氟磁力泵FD系列、CQB型衬氟磁力泵FS系列、IMD系列磁力驱动泵、ZMD自吸式磁力泵及各类磁力保温泵。

    用途

    本产品广泛适用于:石油化工、制酸制碱有色金属冾炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。适用温度:-20℃C~100℃。

    设计特点

    防漏设计取消了轴封,利用磁力耦合间接驱动,消除了滴漏的烦恼,不污染场地。由于泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而不受损。

    工作原理

    驱动装置采用主动磁性联轴器直接装在电机轴上,泵腔完全封闭,通过磁力耦合间接驱动泵轴上带磁钢的叶轮旋转,结构紧凑、安全节能。

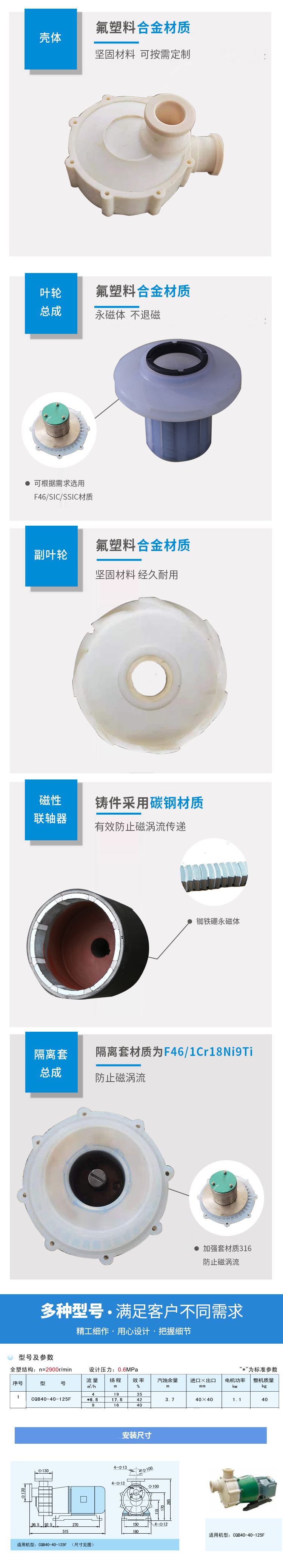

    坚固耐用的泵体

    结构虽然接触液体部分是氟塑料,但泵体基体是金属材料,故泵体可以承受部分管道的重量及机械性冲击,坚固耐用。
