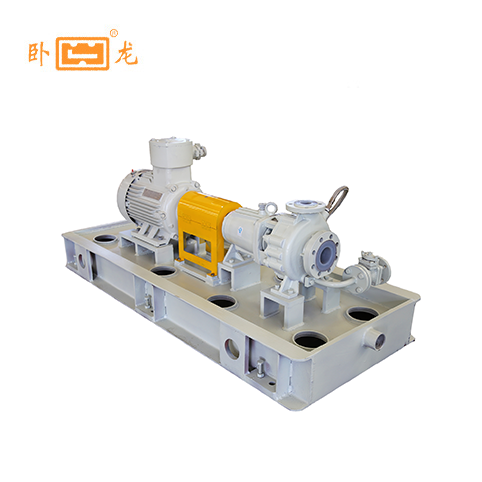

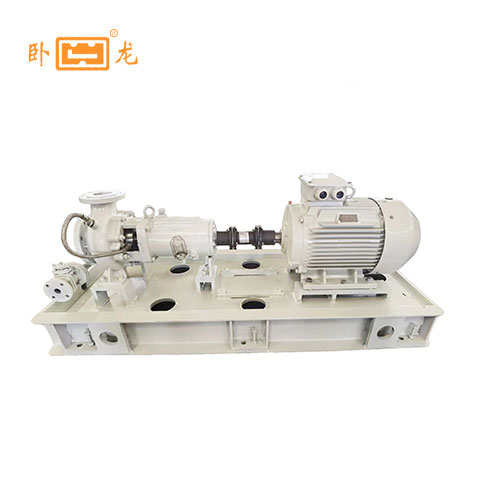

AP1682-PLAN11冲洗方案

ZEF氟塑料化工流程泵参考国际标准，结合国家相关标准设计制造，标准号如下：GB/T5656-2008 离心泵技术条件（Ⅱ）GB/T3215-2019 石油、石化和天然气工业用离心泵，HG/T3183-2012 氟塑料衬里单级单吸化工离心泵技术条件GB/T5662-2013 轴向吸入离心泵（16bar)标记、性能和尺寸。本产品广泛适用于：汽车行制造中的酸洗、喷漆工艺、有色金属冶炼中的电解液输送、离子膜烧碱项目中的氯水、废水处理和加酸等工艺流程。

    用途

    本产品广泛适用于：汽车行制造中的酸洗、喷漆工艺、有色金属冶炼中的电解液输送、离子膜烧碱项目中的氯水、废水处理和加酸等工艺流程。

    适用温度：-20℃~150℃。

    设计特点

    标准化设计

    ZEF氟塑料衬里单级单吸（OH2型）化工离心泵参考国际标准，结合国家相关标准设计制造，标准号如下：

    GB/T5656-2008 离心泵技术条件（Ⅱ）

    GB/T3215-2019 石油、石化和天然气工业用离心泵

    HG/T3183-2012 氟塑料衬里单级单吸化工离心泵技术条件

    GB/T5662-2013 轴向吸入离心泵（16bar)标记、性能和尺寸

    产品特点

    1、泵体无底脚，采用OH2型中心线支撑，泵体铸件材质为铸钢（WCB），基体焊接龟甲网内衬氟塑料，增强塑件附着力，法兰等级标准采用PN4.0MPa，保证泵体足够的耐压强度；

    2、叶轮采用金属嵌件外包氟塑料压制成型，依据密封形式不同分标准型与非标型2种叶轮结构形式；

    3、密封腔体尺寸参考GB/T3215-2019 石油、石化和天然气工业用离心泵设计制造，可满足多种密封方案；

    4、钢底座整体尺寸参考GB/T3215-2019 石油、石化和天然气工业用离心泵设计制造，保证底座足够的强度；

    5、轴承箱铸件材质为铸铁（HT200），采用覆膜砂工艺，提高铸件品质，轴承压盖采用迷宫式密封，轴承温升稳定，提高整机使用寿命；

    6、整机采用双膜片联轴器连接，开启式护罩，方便调试运行。
